Ø отверстий: 4 - 220 мм
Мин. размер: 150 х 150 мм
Maкс. размер: 2,6 х 2,4 м
Мощность: 2,5 кВт
Вес: 950 кг
НАЗНАЧЕНИЕ:
Предназначен для сверления отверстий в пласти стекла без сколов за счет двухсторонней обработки в автоматическом и полуавтоматических режимах.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха,обрабатывающие детали из стекла различных производственных объемов. Мебельные комбинаты и фабрики,использующие стекло в выпускаемых изделиях.
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

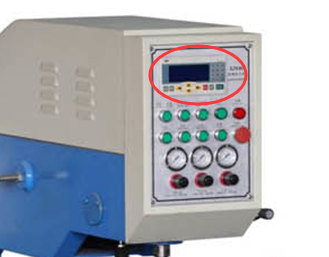

 | ПУЛЬТ УПРАВЛЕНИЯ Позволяет существенно сократить время на цикл сверления за счет автоматического режима. Оператор на пульте управления задает параметры сверления (скорость подачи сверла,время на позиционирования стекла) и после начала работы оператор только позиционирует стекло. |
 | СТАНИНА Станина коробчатой формы,выполненная из толстостенного металла,повышенной жесткости и виброустойчивости,прошедшая специальную термообработку. Обеспечивается точность сверления и долговечность эксплуатации станка без потери точностных параметров. |
 | ОСНОВНОЙ РАБОЧИЙ СТОЛ Предназначен для базирования обрабатываемого стекла в зоне сверления по точно настроенным упорам в размер. Поверхность стола облицована резиновым материалом,что создает наилучший контакт стекла с рабочей поверхностью стола при обработке. |

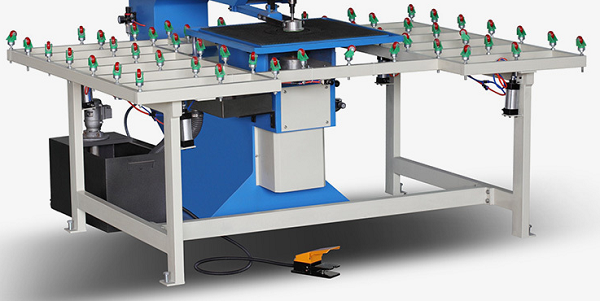

 | ПНЕВМАТИЧЕСКИЙ ПОДЪЕМНЫЙ СТОЛ Сварной конструкции из металлического профиля с установленными на нем резиновыми роликами. Ролики обеспечивают возможность перемещения заготовок больших размеров по столу без усилий. Предназначен для установки и базирования к упорам деталей больших размеров. |
 | ПОДЪЕМ ПНЕВМАТИЧЕСКОГО СТОЛА Необходим для осуществления свободного перемещения стекла большого размера по роликам относительно основного обрезиненного стола. Обеспечивается четырьмя пневмоцилиндрами,установленные в углах стола. |

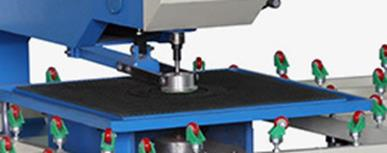

 | ВЕРХНИЙ ПРИЖИМ СТЕКЛА Обеспечивает четкую фиксацию заготовки в момент обработки. Исключает вибрацию и смещение обрабатываемой детали. Включается с основной кнопочной панели. |
 | ЗАЩИТА НИЖНЕГО СВЕРЛА Нижний шпиндель оснащен выдвигаемой защитной системой,которая предотвращает попадание стеклянных плашек больших диаметров на инструмент. |

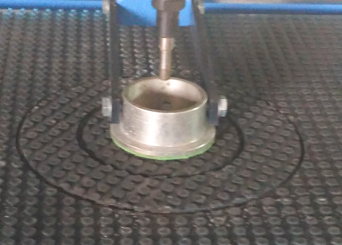

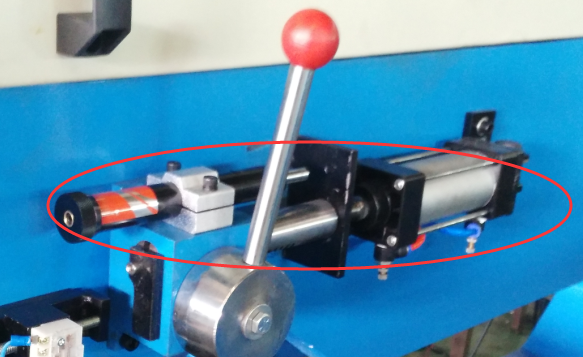

 | СИСТЕМА ПЕРЕМЕЩЕНИЯ СВЕРЛИЛЬНЫХ ШПИНДЕЛЕЙ С ГИДРАВЛИЧЕСКИМ ДЕМПФЕРОМ Перемещение сверлильных шпинделей осуществляется пневматическими цилиндрами по команде от кнопки на панели управления. Уменьшение скорости сверлильного шпинделя в момент подхода сверла к поверхности стекла обеспечивается гидравлическим демпфером. Достигается плавный заход сверла в стекло на определенную глубину с обеспечением качественной поверхности обработанного отверстия. |
  | ЛАЗЕР УКАЗАТЕЛЬ Лазерный указатель позволяет легко и удобно позиционировать стекло перед сверлением. |

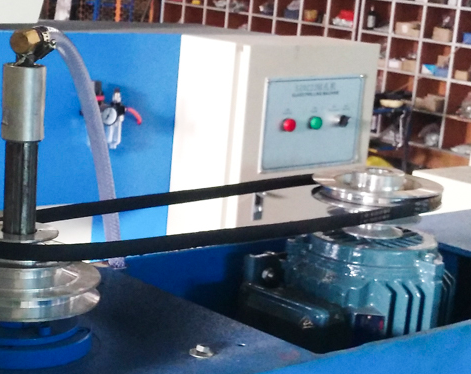

 | ИЗМЕНЕНИЕ ЧАСТОТЫ ВРАЩЕНИЯ СВЕРЛИЛЬНЫХ ШПИНДЕЛЕЙ Обеспечивается изменением передаточного отношения между шкивом двигателя и шкивом шпинделя за счет перестановкой клинового ремня. Необходимо для качественной обработки в зависимости от толщины стека и диаметра отверстия. |

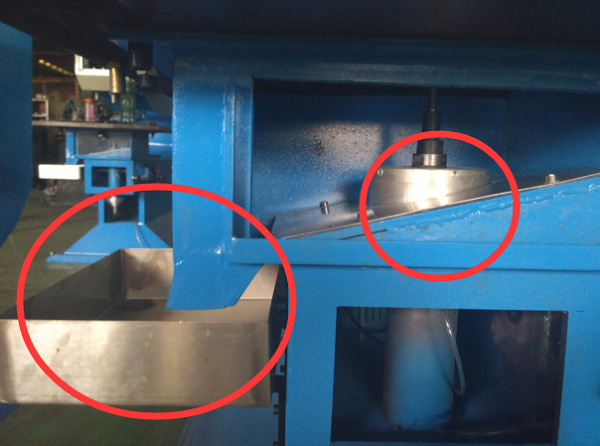

 | СИСТЕМА УДАЛЕНИЯ ОТХОДОВ Система удаления отходов предохраняет сверло от повреждений и существенно облегчает обслуживание станка. |

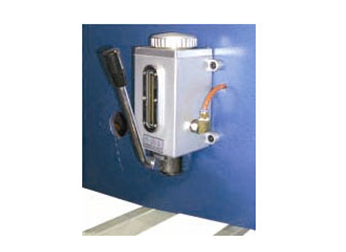

 | ЦЕНТРАЛИЗОВАННЫЙ УЗЕЛ СМАЗКИ Позволяет осуществлять смазку в труднодоступных местах направляющих шпиндельных узлов,приводов и т.д. Обеспечивается удобство технического обслуживания и снижается износ узлов и механизмов. |

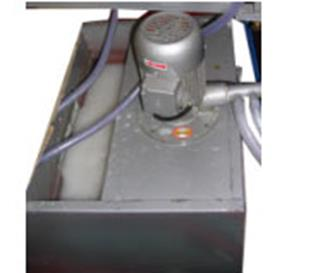

 | СИСТЕМА ОХЛАЖДЕНИЯ Станок оборудован системой рециркуляции охлаждающей жидкости. Резервуары для воды выполнены из нержавеющей стали,что обеспечивает их долговечность и предотвращает поверхность баков от коррозии. |
| СВЕРЛЕНИЕ НА СТАНКЕ В АВТОМАТИЧЕСКОМ И ПОЛУАВТОМАТИЧЕСКИХ РЕЖИМАХ | |
| УДОБНЫЙ ПУЛЬТ УПРАВЛЕНИЯ И ВВОД ПАРАМЕТРОВ СВЕРЛЕНИЯ | |
| УСТРОЙСТВО ДЛЯ БЫСТРОГО ИЗМЕНЕНИЯ ГЛУБИНЫ ЗАСВЕРЛИВАНИЯ В СТЕКЛО НИЖНЕГО СВЕРЛА | |
| СИСТЕМА ОЧИСТКИ СВЕРЕЛ ОТ ПЛАШЕК ОБЕСПЕЧИВАЕТ НЕПРЕРЫВНУЮ ОБРАБОТКУ БЕЗ ОСТАНОВКИ СТАНКА | |
| ВЕРХНИЙ ПРИЖИМ ИСКЛЮЧАЕТ ВИБРАЦИЮ И СМЕЩЕНИЕ ОБРАБАТЫВАЕМОГО СТЕКЛА | |
| ДОПОЛНИТЕЛЬНЫЙ СТОЛ С ОБРЕЗИНЕННЫМИ РОЛИКАМИ ОБЕСПЕЧИВАЕТ СВОБОДНОЕ ПЕРЕМЕЩЕНИЕ СТЕКЛА | |
| УВЕЛИЧЕННЫЙ ДИАМЕТР ОБРАБАТЫВАЕМЫХ ОТВЕРСТИЙ | |
| РЕГУЛИРОВКА ЧАСТОТЫ ВРАЩЕНИЯ ШПИНДЕЛЯ | |
| СИСТЕМА ОХЛАЖДЕНИЯ | |
| ПНЕВМАТИЧЕСКИЙ ПОДЪЕМНЫЙ РОЛИКОВЫЙ СТОЛ | |

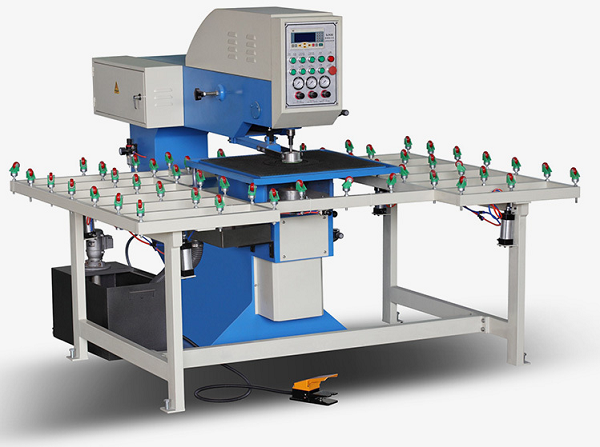

| Модель | ZJ 130 A |
| Диаметр обрабатываемых отверстий,мм | 4 - 220 |
| Толщина стекла,мм | 4 - 25 |
| Размер основного стола,мм | 800 х 800 |
| Размер рабочего пневматического стола,мм | 2200 х 1600 |
| Максимальный размер стекла,мм | 2600 х 2400 |
| Установленная мощность,кВт | 2,5 |
| Габаритные размеры: | |
| Длина,мм | 2200 |
| Ширина,мм | 2200 |
| Высота,мм | 1750 |
| Вес,кг | 950 |
