Ø отверстий: 4 - 220 мм
Mин. размер: 150 х 150 мм
Mакс. размер: 2,6 х 2,4 м
Мощность: 4,95 кВт
Вес: 1100 кг
НАЗНАЧЕНИЕ:
Предназначен для сверления отверстий в пласти стекла без сколов за счет двухсторонней обработки.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха,обрабатывающие детали из стекла различных производственных объемов. Мебельные комбинаты и фабрики,использующие стекло в выпускаемых изделиях. В стекольных мастерских для выполнения индивидуальных заказов.

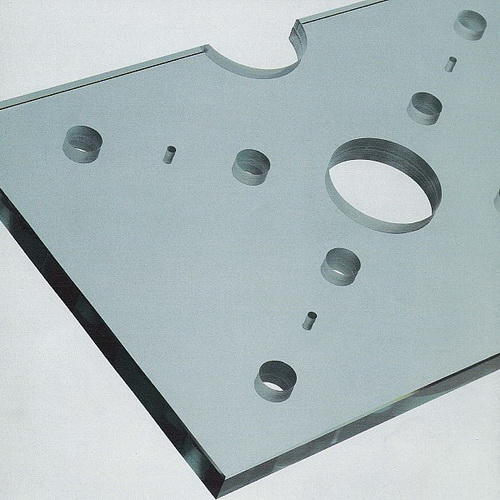

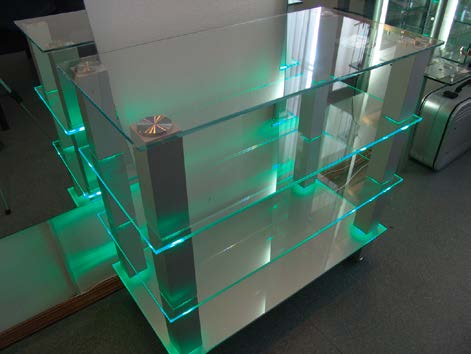

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| | СТАНИНА Станина коробчатой формы,выполненная из толстостенного металла,повышенной жесткости и виброустойчивости,прошедшая специальную термообработку. Обеспечивается точность сверления и долговечность эксплуатации станка без потери точностных параметров. |
| | ОСНОВНОЙ РАБОЧИЙ СТОЛ Предназначен для базирования обрабатываемого стекла в зоне сверления по точно настроенным упорам в размер. Поверхность стола облицована резиновым материалом,что создает наилучший контакт стекла с рабочей поверхностью стола при обработке. |
| | ДОПОЛНИТЕЛЬНЫЙ РАБОЧИЙ СТОЛ Сварной конструкции из металлического профиля с установленными на нем резиновыми роликами. Ролики обеспечивают возможность перемещения заготовок больших размеров по столу без усилий. |
| | ПОДЪЕМ ДОПОЛНИТЕЛЬНОГО РАБОЧЕГО СТОЛА Необходим для осуществления свободного перемещения стекла большого размера по роликам относительно основного обрезиненного стола. Обеспечивается четырьмя пневмоцилиндрами,установленные в углах стола. |
| | ВЕРХНИЙ ПРИЖИМ СТЕКЛА Обеспечивает четкую фиксацию заготовки в момент обработки. Исключает вибрацию и смещение обрабатываемой детали. Включается с основной кнопочной панели. |
| | СИСТЕМА ПЕРЕМЕЩЕНИЯ СВЕРЛИЛЬНЫХ ШПИНДЕЛЕЙ С ГИДРАВЛИЧЕСКИМ ДЕМПФЕРОМ Перемещение сверлильных шпинделей осуществляется пневматическими цилиндрами по команде от кнопки на панели управления. Уменьшение скорости сверлильного шпинделя в момент подхода сверла к поверхности стекла обеспечивается гидравлическим демпфером. Достигается плавный заход сверла в стекло на определенную глубину с обеспечением качественной поверхности обработанного отверстия. |
| | ЦЕНТРАЛИЗОВАННЫЙ УЗЕЛ СМАЗКИ Позволяет осуществлять смазку в труднодоступных местах направляющих шпиндельных узлов,приводов и т.д. Обеспечивается удобство технического обслуживания и снижается износ узлов и механизмов. |
| | СИСТЕМА ОХЛАЖДЕНИЯ Станок оборудован системой рециркуляции охлаждающей жидкости. Резервуары для воды выполнены из нержавеющей стали,что обеспечивает их долговечность и предотвращает поверхность баков от коррозии. |
| | ПАНЕЛЬ УПРАВЛЕНИЯ СТАНКОМ И СИСТЕМА БЕЗОПАСНОСТИ Эргономичная и удобно расположенная на передней части станка панель управления обеспечивает удобство обслуживания и управления станком. Наличие кнопки аварийного останова обеспечивает повышенную безопасность работы на станке. |
| | ДВУХСТОРОННЕЕ СВЕРЛЕНИЕ Применение двухсторонней обработки отверстий в стекле позволяет обеспечить,за счет предварительного высверливания с противоположной стороны,сверление без сколов на поверхности стекла вокруг отверстия. |

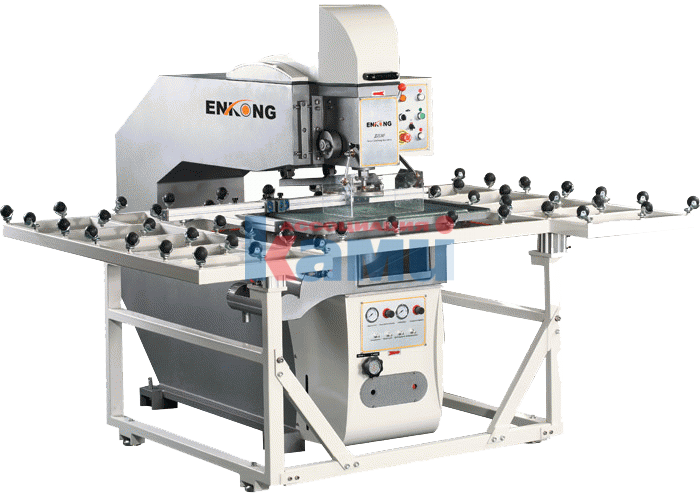

| Модель | ZJ130 |
| Диаметр обрабатываемых отверстий,мм | 4 - 200 |
| Размеры обрабатываемого стекла: | |
| Макс. длина,мм | 2700 |
| Макс. ширина,мм | 2200 |
| Размеры основного рабочего стола,мм | 800 х 800 |
| Частота вращения сверлильного шпинделя,об/мин | 1400 / 2800 |
| Общая установленная мощность,кВт | 4,95 |
| Габаритные размеры: | |
| Длина,мм | 2200 |
| Ширина,мм | 2500 |
| Высота,мм | 1700 |
| Вес,кг | 1100 |
